2020年01月26日

トップミドルスピーカー換装。まとめ

 トップミドルスピーカーを、他のオーバーヘッドスピーカーと同じKEFにして、サイズもアップしてどうなったかをまとめます。

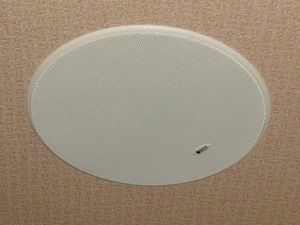

200126-1.jpg 200126-2.jpg

結論から言えば、オーバーヘッドスピーカー6本の中にメーカーの異なるスピーカーを混在させたのは間違いだったと、なります。
あらためて音を聴くと違いがありました。その具体的な音源は以下のものです。

Dolby Atmosデモディスクに収録の映画「Unbroken」のワンシーンです。
爆撃機B24の後方へ向けたカメラがパンニングして胴体窓で機銃を構える銃手を正面に捉えるのに合わせて、プロペラエンジンの音も視聴位置の後方※から頭上へと移って行くいうシーンがあります。以前はここで音の繋がり、音質にわずかな違和感がありました。
※実機の機首側からということです。胴体窓の銃手の位置は主翼の後ろで、エンジンは主翼に付いています。

この時、オーバーヘッドスピーカーからの音の出方は(フロアのスピーカーもここでは一緒に鳴っています)最初、リアハイトスピーカーが強く鳴っていて、その音がトップミドルスピーカーとフロントハイトスピーカー側に音が移って行くというものです。
このシーンでの音の繋がりが自然になり、音質の違和感も無くなりました。

検証にはAVアンプAVC-X8500Hの設定で「アンプの割り当て」から「ハイトスピーカー4ch」を選択すると、トップミドルスピーカー無しで再生できます。これとトップミドルスピーカー有りの時を比較しました。
つまり、ハイトスピーカーが4本の時の頭上で聴こえる音はつまり、ファントムの頭上音源です。それがトップミドルスピーカー有りの時と同じ様に聴こえるかどうか?です。
AIM5 Threeの時に比べて、これがすんなり馴染んだというが今回の結果です。

それとクロスオーバー周波数の数値が110Hzから90Hzに下がったも、モノを言います。結果、低音が割増して、迫力が一段上がりました。

サラウンドのスピーカー構成に小さなスピーカーを入れること、クロスオーバー値を上げるので低音を食って軽い音調になると、前から書いてきました。この小さなスピーカーの混在を問題にならないとする人もいますが、出てくる音の違いがある以上、僕にはわかりません。

あと、先の記事で挙げたこのクロスオーバー周波数の設定画像ですが、違和感を覚える人が居られたかも知れません。そもそも他のスピーカーの設定値に違いが有るではないかと。
(左がProfile AIM5 Three 右がKEFのCi160.2CR)
191231-3.jpg 191231-2.jpg

今回視聴位置と言うか耳の高さを見直して、測定マイクの位置をやや下げて(50mm)います。それと、確かにその都度の測定誤差というのは有るのですが、これは実はCi160.2CRに換装後のデータは、オートセットアップをアプリ版の「Audyssey MultEQ Editor」を使用した結果によるものです。
対するProfile AIM5 Threeの時はAVC-X8500H内蔵の「Audyssey MultEQ」を使用していました。

経験上、双方微妙に結果が異なりまして、傾向としてはアプリ版の方が設定値がシビアに出るような感じもします。
アプリ自体は有料で、AVアンプとのやり取りする分の時間が掛かってしまい、使い勝手が良くないのが残念ですが。

 ところで冒頭に「メーカーの異なるスピーカーを混在させたのは間違いだった」と書きましたが、様々な事情でスピーカーのメーカー、モデルの混在というのは、なかなか避けられないことでもあります。特にフロアのスピーカーとオーバーヘッドスピーカーを揃えるのは難しいでしょう。

それでも実用上はそれほど気にならないということもありますが、揃えた効果の有り無しで言えばそれは有ると言えます。
今回の場合だとテストトーンの音色から全く違っていたのですから、言わずもがなではありました。

しかし、同じメーカーであっても、モデル、取付け方法、位置の違いによって出て来る音は全く同じ訳でもない。というのも否定できず・・・最後は精神衛生上安心だから。という言い分を付け足しておきます。


 さて、これでうちの7.2.6ch構成もこれで、しばらくは落ち着くと思います。どれか壊れるまでは。

しかし、クロスオーバー設定値の話をしたらAuro-3D用のトップとセンターハイトは高いがどうなんだ?ですかね。
それについてとか、天井6chと4chの違いとか、スピーカーの大小設定の話とか・・また次の機会にします。


残念ながらアトモス仕様では無いようですが。↓

アンブロークン 不屈の男【Blu-ray】 [ ジャック・オコンネル ]







posted by shu at 15:53 | Comment(3) | スピーカー天井埋め込み | このブログの読者になる | 更新情報をチェックする

2020年01月03日

トップミドルスピーカー換装。その2

あけましておめでとうございます。本年もよろしくお願いいたします。

 昨年手を入れた事と言えば、何のことはない1年前の焼き直し。トップミドルスピーカーを13センチから16センチに交換しまして、メーカーも他に合わせてKEFにしました。(画像の左が口径約13センチのProfile AIM5 Three。右が16センチのCi160.2CR)
191230-1.jpg 200102-5.jpg
まあ最初からそうやっておけよって話ですが、言い訳の方は前回書きました。

そもそも天井埋め込みスピーカーなんて相当のレアケース、極めてピンポイントな話の様なので、せいぜい向こう2、3ヶ月で2、3人の方の参考になれば良いかなーと思います。
それ以外の方には退屈な記事でしょうからスルーされてもやむ無し。

事実、Profile AIM5 Threeをヤフオクに出しましたが、入札には2週掛かって1件のみ。最初の価格のまんま落札されるっていう、出品者としてはまあ、アレな状況でしたのでね。

能書きはこれくらいにして、レアな情報が欲しい人のために前回の続きを書きます。

KEFの天井埋め込みスピーカー、Ci160.2CRってどんなモノで、取付けはどうするのか?
191230-8.jpg 200102-1.jpg
取付け方法と言うか、仕組みとしては他社も似たようなものでしょう。
AIM5 Threeは4箇所でしたが、Ci160.2CRは3箇所のL型のステーがねじを締めて行くことによって展開し、そのまま石膏ボードを挟んで固定するという仕組みになっています。
これ結構ネジを回します。地味にキツイ作業です。
プロの方々なら取付けには充電ドライバードリルを使うのでしょう。僕はネジの頭をナメたくなかったので、手締めしましたけど。

200102-4.jpgスピーカーには透明のカバーが付いています。経験者ならわかると思いますが、これは助かります。

なぜかと言いますと、取付けの時に下からスピーカーを片手で押し上げる格好で持つのですが、このカバーがあると、スピーカーに直接触れてコーンをどうにかしてしまう(傷とかへこみとかですよ)危険が無くなる訳です。

ただし、このカバーを付けたままではこの3箇所のネジが回せません。
200102-3.jpg 200102-2.jpg
なのでこのネジの場所にあたる凹みに穴を開けます。これでカバーを付けたままネジが回せます。
何度も言いますが、このカバーが無いと取付け作業でスピーカーコーンに触ってしまうでしょうね。

さて、13センチのProfile AIM5 Threeから、KEFの16センチCi160.2CRに換装したことで具体的にどうなったのか?

まず両者をプリメインアンプPMA-2000REに繋いで単独の2chで聴いた感想ですと・・
Profile AIM5 Three・・低音はほとんど出ていないので、サブウーファー無しでは物足りない。音の拡散、包まれる感じも薄い。
Ci160.2CR・・普通に低音が出てくる。単独で充分聴ける。拡散、包まれ感良好。
という違いがありました。実は天井埋め込みでは低音は期待できないのではないかという懸念もあったので。これには安堵しました。

音のつながりについて・・具体的な音源の比較、今回はここまで。次回で書きます。







posted by shu at 21:59 | Comment(3) | スピーカー天井埋め込み | このブログの読者になる | 更新情報をチェックする

2019年12月31日

トップミドルスピーカー換装。その1

 2ヶ月ぶりのご無沙汰でした。Twitterでは先行して紹介(白状)しましたが、トップミドルスピーカーをこの12月の初めに入れ替えました。

前回の記事でトップミドルスピーカーのProfile AIM5 Threeについて触れていて、いずれ交換をしたいという意向を持っていました。

その理由をあらためて書きます。

・他のスピーカーが全てKEFである中で音色の違いが少なからずあること。
 音の繋がりの部分で気になることがあります。

・口径が13センチ弱のクラスであり量感が足りない。
 要は低音が出ない。(これは個人的には予想以上に)結果サブウーファーのクロスオーバー周波数が高く設定されてしまうのです。

そこで交換候補を考えるとKEF以外の選択肢は無く、あとはグレードと口径の選択だけでした。
口径の選択イコール、低音が出るか出ないかですが、口径は単純にアップさせるべきであろうとして選んだのは「Ci160.2CR」というモデル。16センチのウーファーに1.6センチのツイーターを備えています。
 191230-7.jpg 191228-1.jpg
一応、上位グレードのCi130.2QRも考えましたが、価格面と口径を優先しました。

AIM5 Threeとの外見上の違いはこんな感じ。
ウーファーとツイーターが可動式構造を持つProfile AIM5 Threeに比べて、シンプルなCi160.2CRの方は薄型です。
 191230-9.jpg 191231-1.jpg

191230-6.jpgそもそも、なぜ最初にProfile AIM5 Threeを選んだのか?それも16センチでは無く13センチを?
決め手はツイーターが可動することでした。

なんせ天井に穴を開けたら最後、音像定位の調整はもう出来ません。その点ツイーターが可動なら、なんとかゴマカシが効くと考えた訳です。

口径については失敗した時の金銭的損出が大きいですから、小さい方を選んでいました。
関連記事 トップミドルスピーカー更新。その1

確かに可動式ツイーター、これは効果がありました。ただし視聴位置のやや前に取付けたうちの環境で、ツイーターを視聴位置に向けて聴きますとProfile AIM5 Threeの位置、これが前にあるよ。ここで鳴っているよ。というのを逆に明確にしてしまいました。
つまり狙って音を頭上に定位させるつもりが(※)逆効果となりましたので、ツイーターは普通に下に向けた状態としていました。

考えると、スピーカークラフトのProfile AIMシリーズは、機能的にお買い得な設定ではありますね。

 話をCi160.2CRに戻します。
これに交換するために、これまでの穴をこういう形で広げました。1年に満たない11ヶ月目での作業です。(普通やる?)
付属の円形テンプレートでケガキをし、視聴位置側にわずかに近づく切り方をしました。
 191230-4.jpg 191230-5.jpg

これは地味に大変です。石膏ボードの粉が落ちますので、養生が必要です。
引き回し鋸は先の細い方で切って行くのがミソ。しかし鋸を持つ腕は途中でアガってしまいます。
穴を広げたところで、かなりの達成感。この作業の9割方終わりです。


今回はここまで、と言うか今年はここまで。


 で、結果の方は?
クロスオーバー値の設定画面を貼っておきます。左がProfile AIM5 Three。右がCi160.2CRです。
 191231-3.jpg 191231-2.jpg
測定誤差?いえ、数字以上に出る音が違いました。無論今回の換装、成功でした。



 今年は更新回数を減らしてしまいました当ブログ。・・空振り訪問も数知れずとお察しいたします。
にもかかわらず、諦めずにご訪問ありがとうございました。

皆さん、来年もより良きオーディオ・ビジュアルライフを。



(※)経験上、トップミドルスピーカーを天吊りした場合、その位置が視聴位置の前にないと、音が頭上ではなく後方に廻ってしまいました。
これが天井埋め込みスピーカーの場合はやや事情が異なるようで、天吊りスピーカーの場合ほど前に設置する必要もなさそうです。



本家龍馬 挽廻鋸 210MM|作業工具 大工道具 のこぎり 引き回し鋸


ハンディ・クラウン 布コロナ マスカー HCM-005 2600mm×25m 【 塗装 養生 ガーデン 園芸 便利 簡単 手軽 マスキング】










posted by shu at 13:22 | Comment(0) | スピーカー天井埋め込み | このブログの読者になる | 更新情報をチェックする

2019年02月04日

トップミドルスピーカー更新完了。

 その4にしてようやく、Profile AIM5 Threeの取付けです。
作業はプラスドライバー1本で済むのですが、これが意外と簡単作業ではありませんでした。

仕組みはこうなっています。
190203-5.jpgツメ状の部分が4箇所、これは最初は畳まれていますが、穴に納めてからドライバーを締める方向に回すと開きます。そのまま締め込むと天井板を挟む形で固定されるというわけです。

このツメとスピーカーのフランジとの開きが26mm。天井の石膏ボードの厚みは12.5mmなのでストロークは約13mmあり、ドライバーを結構回す必要があります。

これが地味にストレスの掛かる作業でした。
なぜかと言えば、プラスネジの頭は見えず、ドライバーが一度外れるとこれが、なかなかはまりません。
ツメは常に上がっている状態を保つために、スプリングを挟んであるのでしょう。そのため一定のテンションが掛かっているのでネジがゆるくなく、かなり回し難いのです。

その間、コーン部分に手を触れないようスピーカーを保持しながらの作業は、上向きでしかも脚立の上です。
そんな状態で4本全てを一気に締め込むことは出来ません。途中で「腕が上がってしまう」からです。

 実はようやく4本全て締め込んだつもりが、1本だけどうにも感触がぐにゃっとする感触がありました。
どうやら締め切れていないのか?これはおかしいと思い、もう一度ネジを戻してスピーカーを取り出してみると、スピーカーケーブルが最初の画像の「黄色の矢印の辺り」に挟まれていました。これを強引に締めると断線の恐れがあり、まあ何かと難儀な作業でした。

190203-1.jpg 190203-2.jpg
R側を天井裏から見た様子です。4箇所のツメが石膏ボードを挟んでいます。
ケーブル端子は上から押すワンタッチ式。

バッフルが石膏ボード1枚・・はたして音はどうか。

190120-9.jpgR側。位置的にはこんな感じ。
仮設置だったT101の前側にある理由は仰角70度に合わせたためと、最近変えた視聴位置に合わせたため。
視聴位置を2.8mから10センチ前に出て2.7mとしたからです。(しかし、この70度がやり過ぎだったという話はこの前した通り。次回以降でまた触れます)

190120-8.jpgR側に対してL側は屋根の傾斜があって、そこまで入って行けません。なので断熱材のカットは、穴から手を入れての作業に。
そのためグラスウールは乱れて、かくのごとくむき出しになってます。

190203-4.jpg白いサランネットはマグネットで付きますが、これが強力に密着してしまって取外しが困難なほどです。

190117-1.jpg工事完了。位置関係はこんな感じ。
視聴位置の真上はAuro-3D用のトップサラウンドSP。

このトップサラウンドSPとハイトセンターSP追加の件は次回で。


・・何回も変わり映えしない画像が並んで、そろそろ訪問者さんも飽きたようで、いよいよ閑散として来ました。
もうこうなれば個人の記録用で続けるのみです。モチベーションの在庫限りってやつです。




 最近こういうものを買いました。あっても良いと思います。↓

レーザー距離計 タジマ P15PSCマーク付 6か月保証!【 ホワイト・ブラック・レッド ・イエロー・パープル 】【 測定距離 0.5m〜15m 】【 精度 : ±3.0mm 】【 IP40 】株式会社TJMデザイン(TAJIMA)





posted by shu at 21:30 | Comment(2) | スピーカー天井埋め込み | このブログの読者になる | 更新情報をチェックする

2019年01月27日

トップミドルスピーカー更新。その3

 埋め込みスピーカーProfile AIM5 Threeの取付けには、天井に直径168mmの穴を開ける必要があります。まずは図面上で決めた位置で支障が無いかどうかを見極める必要があります。

190120-10.jpg図面は右側のものです。

穴が下地に干渉すればもちろん、穴そのものが開きませんし、下地を避けてもぎりぎりではスピーカーの一部が干渉して取付けに不具合が出てしまいます。

その下地が、どの様に入っているのかは下地センサーで探ってからコンコンと叩いてみますと、おおよそ判ります。


190120-2.jpg穴あけ位置が決まりましたら、穴のセンターをケガいて小さな穴を開け、竹串を刺しました。

竹串が断熱材のグラスウールを持ち上げて反発する感触がありますので、刺さった状態を維持するため養生テープで抑えました。

190120-3.jpgこのあと、念のために天井裏に入って確かめました。
素人なりの慎重作業といったところです。

目論見通りの場所に竹串が見えます。これをセンターにしてΦ168mmの穴あけに支障はありませんでした。
断熱材は切って逃がすことにしました。

190120-4.jpg付属のテンプレートで円をケガき、円の内側1箇所に10mmの木工ドリルで穴を開け、引廻し鋸で切って行きます。
ケガキ線通りか、外を狙って切るようにします。(テンプレートは、ケガいたら外したほうが良いかと)

石膏ボードなので粉状の切り粉が落ちます。それなりの養生は必要です。

石膏ボードの厚みは、標準的な12.5mm。硬いことはありませんが、上向きでしかも脚立の上という条件では一気にガーっといけるものでもありません。ここが地味に最初の難関かも知れません。鋸が折れるが先か、気持ちが折れるが先か。(・・これは言い過ぎ。そこまででもないです。)

190120-5.jpgはい、石川五エ門のように斬れました。(これも言い過ぎ。)

スピーカーケーブルの配線についてですが、天井裏に上がって、CD管に残してある古いケーブルと入れ替えをしました。

190120-12.jpg画像奥が部屋の後方左の隅で、オーディオラックが在る辺り。画像中央辺りの下から立ち上がっているCD管、これを使いました。

CD管が途中で切れています。これは通常は無いことで、後で切ったものです。元々天吊りのサラウンドSP用だったものをサラウンドバックSPの配線に変更したりしたからです。

まずは新しいスピーカーケーブルと古いスピーカーケーブルを繋ぎます。
方法は過去記事「CD管に通したスピーカーケーブルを交換する方法。」を見てください。

190120-11.jpg今回はゾノトーンのSP-330Meisterを使いました。細いのでCD管を通すのは容易です。

これを天井裏で引っ張るのですが、基本このブログのDIYはひとり。アローン。ぼっち。単独作業です。
途中で引っかかると非常に面倒なので、抵抗を無くすためにケーブルのリールごと回るようにセットしました。

一応ベビーパウダーも用意。

190120-13.jpgCD管はほぼ直線的に立ち上がっていますから、引っ張るのに引っかかることもありませんでした。
古いケーブルとの接続はしっかりやりましたが、新しいケーブルが見えるまでドキドキします。

新しいケーブルを必要な長さ分引き上げます。天井に開けた穴から下がるくらいにしないと、スピーカーの取付け作業が、やり難くなります。

190203-3.jpgここまでで工事の峠は越えました。次はProfile AIM5 Threeの取付けです。





SP-330 Meister-30M ゾノトーン 330マイスター(30m巻セット) Zonotone






posted by shu at 14:03 | Comment(0) | スピーカー天井埋め込み | このブログの読者になる | 更新情報をチェックする
