2013年06月09日

サブウーファーの設置位置探しリベンジ+0.2ch化。セミファイナル

異なる形式のサブウーファーを2台使用するという11.2ch化の試みなのですが、結局こういう事になりました。

130609-1.jpgお馴染みの絵柄ですが、良く見てください。

ありません。
サブウーファーが。
1台も。

どうもうまく行かないんで、とうとうブチ切れてしまいまして・・・。



2台とも撤去してしまいました・・・!?





・・・前方から。


そう、前の方に無いだけです(笑)



そろそろ飽きてきてませんか?
このシリーズに。

・・だと思っていますが、今回とあと1回くらいお付き合い下さい。



さて、上の画像ですが、実際の様子に間違いは無いんです。

つまり、11.2ch化のサブウーファー設置場所の最終プランはこの2つ。



この図を見て違和感、疑問を感じる方も居らっしゃるでしょう。
分かります。これについては後で触れます。

まずXQ60bを後方右に移動して、これをメインのサブウーファーと位置付けます。
Q400bは、それと対称になる位置に配置します。

メインのサブウーファーとはどういう事か?

今まで使用して来たXQ60bはウチのリファレンスですから、低音再生のデフォルトが耳に残っている訳です。
これををQ400bでサポートさせるつもりで考えているのです。
(つまり、サブウーファーのサブウーファー?これはおかしいか)

同一品を2台使用する+0.2chが推奨なのは当然なので、それを補う工夫を一応考えてみると言う事です。

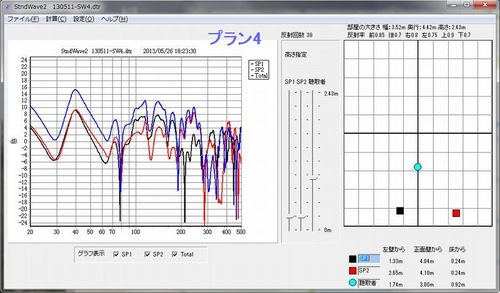

実際に試す前に当然「StndWave2」を使ってシュミレーションしてあります。
その結果がこちら。



いささか見飽きたかも知れませんが、このグラフに「気付き」があれば、真面目に読んで戴いていたと思います。

80Hz以下を見ます。クロスオーバー周波数が80Hzで設定されおり、その上の音は出ないからです。

一見して、山と谷がほぼ合っていますから、位相のズレはほぼ無し。
そしてトータルを表す青い線は一番上にありますから、2台使用の相乗効果が期待できそう。

これだとメインスピーカーのQ700の低域の落ち込みを(64Hz辺り)をうまくカバー出来るかも。

これならイケるのでは?


しかし、『サブウーファーは普通、後ろじゃダメだろ?』


そういう一般論が多いです。
これが上で書いた違和感、疑問となるところです。

これは条件次第です。この話は次回でします。
