2012年05月20日

配置図更新2012.5

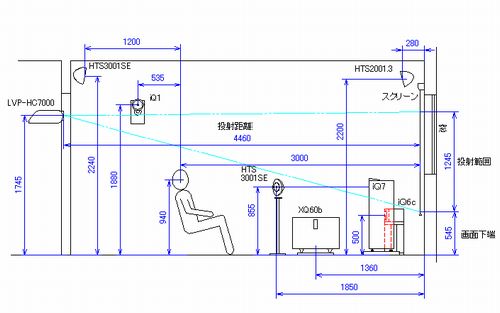

現在のシアタールームの配置図を2種類(平面図と側面図)更新しましたので説明しておきます。

まず、部屋は木造10畳のフローリング、2階の角部屋で2方向に窓があります。

それで1つの窓を塞ぐ形でスクリーンを取り付けています。
シアターハウスのシアターキューブ100インチワイド、電動スクリーンです。

視聴位置ですが、スクリーンから3メートルの位置にしています。
理想の画面視野角として言われているような45度を実践すると僕には前過ぎと感じます。

フルHDプロジェクターと言えどもこれ以上前に出ると画素が目立ってしまい、興ざめするからです。

逆に言えばこの部屋でこれ以上のスクリーンサイズは画素が目立って使えないと思います。

これからホームシアターを始められる方にはまず、モニター(スクリーン)サイズに合った視聴位置を決めてから、各スピーカーの配置を設定されることが重要と考えます。


図中のスピーカーの距離はあくまで平面図上の距離です。

視聴位置から各スピーカーの開き角度は、センターラインを0°として左右にそれぞれ、
フロントメインが24.5°
フロントハイトが28.5°
フロントワイドが48°
サラウンドは110°
サラウンドバックは152°となっています。

オーディシーのフロントハイトの推奨は45°で、フロントワイドの推奨が60°なので現実はもうちょっと開かないといけませんが、効果はありますのでそう厳格に考えません。

サラウンドバックの間隔ですが、過去には「近づけた方がいい」とかの表現もありましたが、今はそうした表現は見ませんし、ステレオ化した現在では(プロロジックIIx)離した方が正解だと思います。

サブウーファーの位置については、僕のこの部屋ではこの位置がベストと考えています。


プロジェクターの置き場所は建築当時から想定していた、ウォークインクローゼットの中です。
アングル棚に天吊した形で、頭上から投射します。

フロント周りのスピーカーの配置ですが、フロントメインのiQ7とセンタースピーカーのiQ6cは壁からは極力離してあります。
そうしないと、音が前に出てきません。
結果スクリーンからもだいぶ離れますが、そんなに違和感を感じることはありません。

センタースピーカーは自作のスタンドに乗せて、画面の下端に近づけてあり、若干仰角もつけています。
これはいくらかでもセリフが自然に口元から聞こえるようにするためですが、ここはフロントメインスピーカーのツイーターとの高さを離しすぎないように気を付けたいところです。

サラウンドスピーカーのiQ1は専用の壁掛金具で、視聴位置斜め後ろの位置に取り付けています。
理由はここに金具の取付けに適当な間柱があったからです。

サラウンドスピーカーの高さについては、自分が立った時に「スピーカーが頭に当たらない高さ」に取り付けて、あえて「低め」にしてあります。
これ以上低くすると物理的圧迫感を覚えますし、実際にぶつけるというリスクが発生します。
だから「頭に当たらない高さ」なんです。

低めにする理由ですが、天井近くまで高いと効果音によっては違和感を感じる場合が出てくるからです。
たとえば、自動車が前から後ろに走り去る時などは不自然です。
しかし、これでもサラウンドスピーカーの位置はまだ高い方だと思います。
現状は耳から94センチですが、AVアンプの取説では60から90センチを勧めているからです。

音楽ソフトや派手な演出の無いドラマ系の映像の場合、サラウンドスピーカーは「低い方」で良く、派手なアクション系映画を好まれる場合には「高め」の選択で良いと考えます。

しかし一方で、フロントスピーカーと同じものを(トールボーイなど)をサラウンドスピーカーに使用する場合もあり、フロントスピーカーと同等な高さまでは事実上の許容範囲とも言えるのです。

サラウンドバックについては天井近くに壁掛けしてあります。
これは耳からの距離を稼ぐためと、あえてサラウンドスピーカーよりも高い位置にするためです。
理由は映画館を思い出してみると解ると思います。
あれと同じイメージの配置です。

ちなみにスピーカーやプロジェクター、スクリーンの取付けはインストーラーなどは頼みません。
どれもDIYです。

2012.11.23追記
現在配置図は更新されています。
以下に当時のものを貼っておきます。
