2010年12月30日

CD管に通したスピーカーケーブルを交換する方法。

最初に業務連絡を・・。
今度、記事の下に「拍手」ボタンを設置しました。
記事更新のモチベーションにしますので、ご協力おねがいします。

さて、今年もいよいよあと2日となりました。
大掃除は終わりましたでしょうか?

AV機器周りも大掃除。この機にスピーカーケーブルの交換をなんてのも有りかと思います。

僕の部屋の環境はCD管を使用した壁内配線となっています。(関連過去記事はこちら

この壁内配線したスピーカーケーブルの交換方法を紹介して、今年は終わりとしましょう。

まず、古いスピーカーケーブルと、これから交換する新しいスピーカーケーブルを、
外れないようにつなぐ訳ですが、当然新しいケーブルの方向性は確認してください。

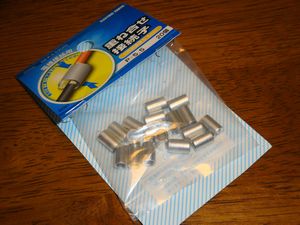

101230-2.jpg最初にケーブルの被服を剥いた状態で、配線接続用の「圧着スリーブ」でガッチリとつなぎます。

110109.jpgこの圧着スリーブを潰すには電工用の専用工具を使うと確実です。
まあ、家に1つあって全くの不要品でもないモノです。

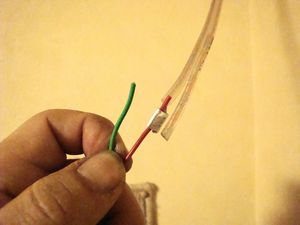

101230-1.jpgつないだところで、引っ張って抜けないか良く確認しておきます。

なんせ、これが途中で抜けたら万事休す、ジ・エンドとなってしまいますから。

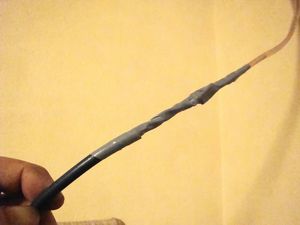

101230-4.jpgそしてビニールテープを巻きます。
この時、手前からCD管に入れて行く方に向かって巻きます
こうすると、ビニールテープが途中でめくれ上がって中で引っかかる事を防げます。

何度も言いますが、途中で引っかかっても、もう終わりですから細心の注意をします。

さて、これで準備ができました。

次にだれか1人、呼んできましょう。
?・・そう、この作業は1人では非常に困難です。

まず、今つないだ側(新しいケーブル側)の方を押し込みます。
それで反対側を誰かに引っ張ってもらいます。一度に進む長さは10センチから20センチ程度でしょうか。これの繰り返し作業になります。

CD管の配管施工時に曲げ部分の(方向転換のために必ず必要)R(半径)を大きくしてあると、片側から引っ張っただけでイケるかも知れませんが、全てゆるゆると言うことは無いと思います。
僕の部屋では1箇所だけ、そういうところがありましたが、あとを1人でやると夜が明けてしまうでしょうね(笑)

ちなみに、ケーブルにベビーパウダーをまぶしながら通すと、全然すべりが違います。

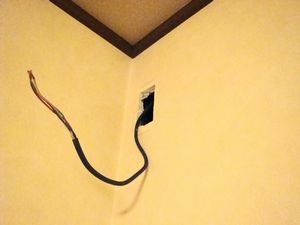

101230-5.jpgところで、今回交換したのはフロントハイト用の2箇所。
元々ヤマハのフロントプレゼンス用に既設されていたものの、復活。
・・・何で?


こういう機器に対応するためです。

これについて関心ある方は、下の「拍手ボタン」をプリーズ、ポチッとな。
(次回の展開に影響するかも)


それでは今年一年、ご覧いただきありがとうございました。
みなさまどうぞ良いお年を。
